球閥

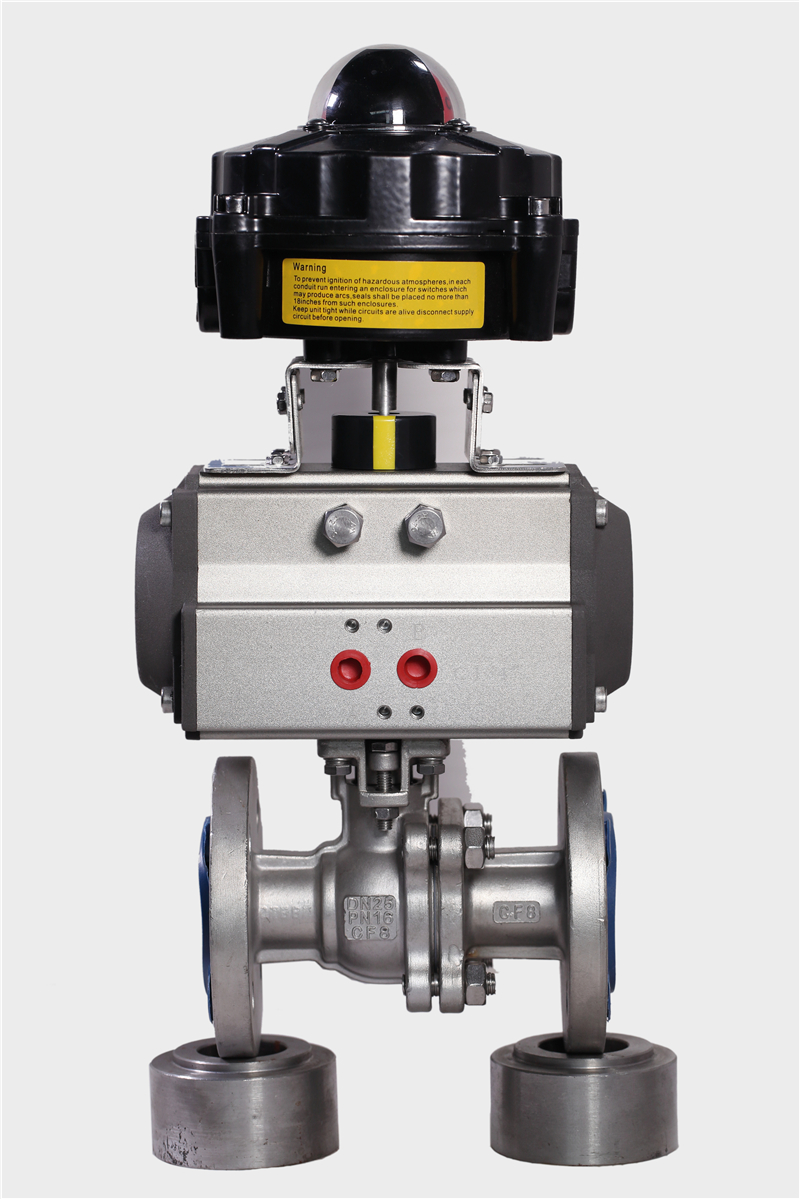

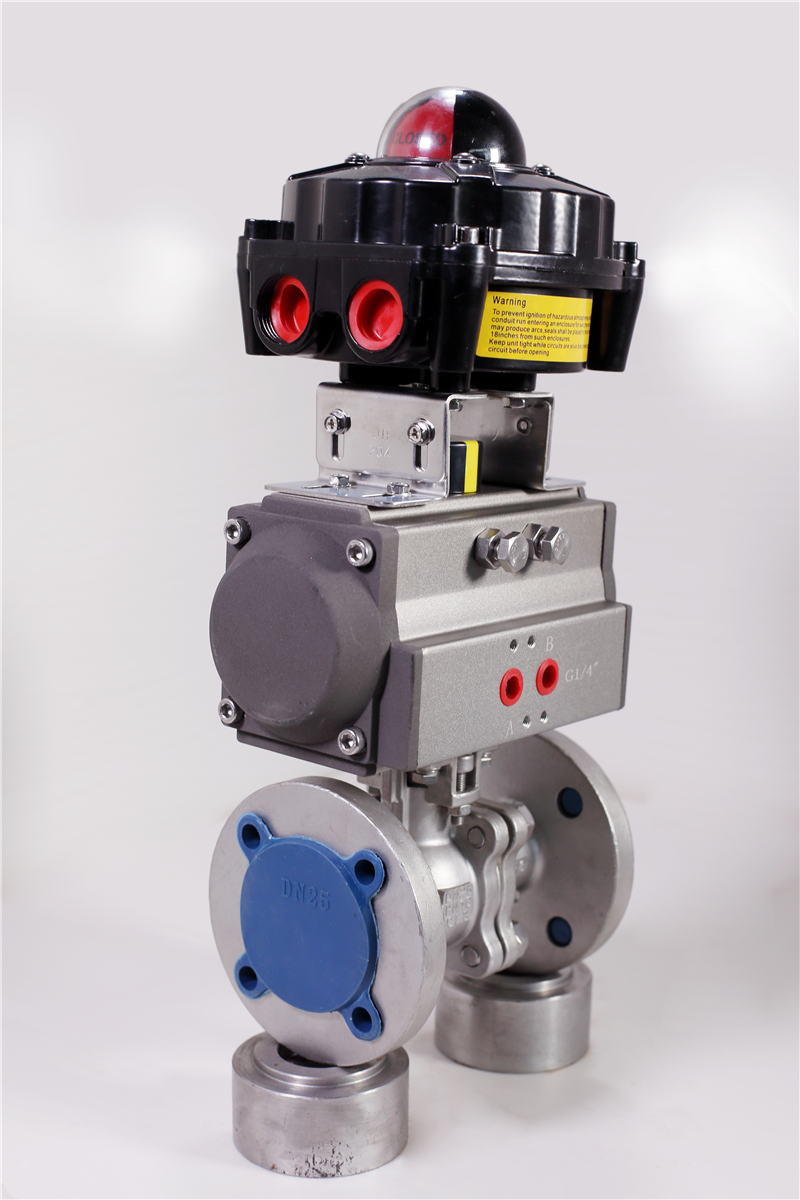

氣動不銹鋼球閥

　　氣動不銹鋼球閥

　　產品品牌：軼博羅

　　產品型號：Q641-16P

　　公稱通徑：DN25~DN800

　　公稱壓力：PN16

　　材質：不銹鋼

　　連接方式：法蘭

　　適用溫度：-30℃—250℃

　　適用介質：水、蒸汽、油、酸堿液體

　　氣動執行器：雙作用、單作用

　　用途：用于各種介質的截止、切斷、流量調節等

　　不銹鋼氣動球閥產品概述

　　氣動不銹鋼球閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。球閥在管路中主要用來做切斷、分配和改變介質的流動方向。廣泛應用于石油、化工、發電、造紙、原子能、航空、火箭等各部門，以及人們日常生活中。

　　不銹鋼氣動球閥特征

　　1．流體阻力小，其阻力系數與同長度的管段相等。

　　2．結構簡單、體積小、重量輕。

　　3．緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。

　　4．操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。

　　5．維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。

　　6．在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。

　　7．適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。

　　不銹鋼氣動球閥應用標準

　　1、設計與制造:GB/T12237, ANSI B16.34, API 608

　　2、結構長度:GB/T12221，ASME B16.10, JIS B2002

　　3、法蘭尺寸 : GB/T9113，ASME B16.5, JIS B2212/JIS B2214

　　4、檢驗與試驗 :GB/T13927

　　5、防火測試: API 607 4th 1993

　　6、壁厚:ASME B16.34

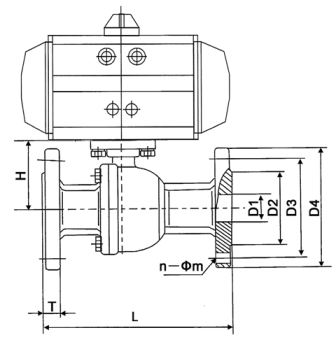

通徑(mm)	英寸	壓力(Mpa)	尺寸（mm）
			L	D1	D2	D3	D4	T	H	n-￠m
15	1/2	1.6 2.5 4.0	130	15	46	65	95	14	48	4-14
20	3/4		130	20	56	75	105	16	53	4-14
25	1		140	25	65	85	115	16	58	4-14
32	1 1/4		165	32	76	100	140	18	71	4-18
40	1 1/2		165	38	84	110	150	18	76	4-18
50	2		203	50	99	125	165	20	85	4-18
65	2 1/2	1.6	222	64	118	145	185	20	101.5	4-18 8-18
		2.5/4.0						22
80	3	1.6	241	76	132	160	200	20	111.5	8-18 8-18
		2.5/4.0						24
100	4	1.6	305	100	156	180	220	22	140	8-18 8-22
		2.5/4.0				190	235	24
125	5	1.6	356	125	184	210	250	22	183	8-18 8-26
		2.5/4.0				220	270	26
150	6	1.6	394	150	211	240	285	24	201	8-22 8-26
		2.5/4.0				250	300	28
200	8	1.6	457	200	266	295	340	24	252	12-22 12-26 12-30
		2.5			274	310	360	30
		4.0			284	320	375	24
250	10	1.6	533	250	319	355	405	26	310	12-26 12-30 12-33
		2.5			330	370	425	32
		4.0			345	385	450	38
